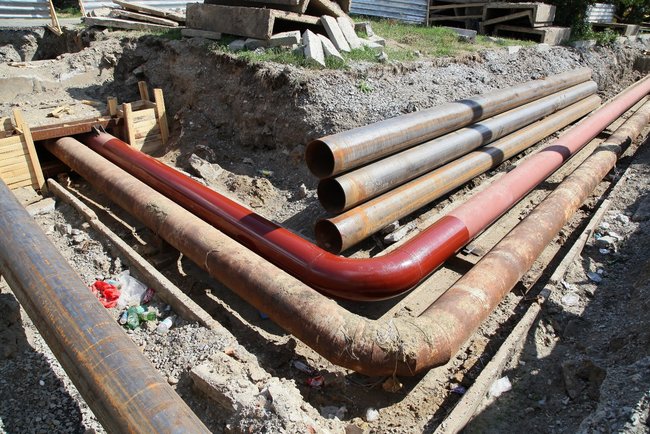

Проектирование тепловых сетей Проектирование наружных тепловых сетей очень сложная и важная часть проектирования в гражданстком стоительстве.

Перед вами встал вопрос подключения к сетям центрального теплоснабжения? Эта статья для вас: какие виды тепловых сетей бывают, из чего состоит эта коммуникация, какие организации и почему являются наиболее подходящими для разработки проекта и на чем иногда можно сэкономить, читайте прямо сейчас. Коротко о тепловых сетях Что такое теплосеть представляют себе многие, но для более доступного повествования следует напомнить несколько прописных истин. Во-первых, теплосеть не подает горячую воду непосредственно в батареи. Температура теплоносителя в магистральном трубопроводе в самые холодные дни может достигать 150 градусов и ее прямое нахождение в радиаторе отопления чревато ожогами и опасно для здоровья человека.

Во-вторых, теплоноситель из сети в большинстве случаев не должен попадать в систему горячего водоснабжения здания. Это называется закрытая система ГВС. Для удовлетворения нужд ванной и кухни используется вода питьевая (из водопровода).

Она прошла обеззараживание, а теплоноситель лишь обеспечивает подогрев до определенной температуры в 50–60 градусов посредством бесконтактного теплообменника. Использование сетевой воды из тепловых трубопроводов в системе ГВС, по меньшей мере, расточительно.

Готовят теплоноситель на источнике теплоснабжения (котельной, ТЭЦ) путем химической водоочистки. Из-за того, что температура этой воды часто выше точки кипения, из нее в обязательном порядке удаляются соли жесткости, вызывающие накипь. Образование любых отложений на узлах трубопровода может вывести оборудование из строя. Водопроводная вода до такой степени не нагревается и, следовательно, дорогое обессоливание не проходит.

Это обстоятельство и повлияло на то, что открытые системы ГВС, с непосредственным водоразбором, практически нигде не применяются. Виды прокладки тепловых сетей Рассмотрим виды прокладки тепловых сетей по количеству уложенных рядом трубопроводов. 2-х трубная В состав такой сети входят две линии: подающая и обратная.

Приготовление конечного продукта (снижение температуры теплоносителя для отопления, подогрев питьевой воды) происходит непосредственно в теплоснабжаемом здании. 3-х трубная Такой вид прокладки тепловых сетей используют довольно редко и только для зданий, где перебои с теплом не допустимы, например больницы или детские сады с постоянным пребыванием детей. В этом случае добавляется третья линия: резерв подающего трубопровода. Непопулярность такого способа резервирования заключается в его дороговизне и непрактичности. Прокладку лишней трубы запросто заменяет установленная стационарно модульная котельная и классический 3-х трубный вариант сегодня практически не встречается.

4-х трубная Вид прокладки, когда потребителю подается и теплоноситель, и горячая вода системы водоснабжения. Это возможно в случае подключения здания к распределительным (внутриквартальным) сетям после центрального теплового пункта, в котором и происходит подогрев питьевой воды. Первые две линии, как и в случае с 2-х трубной прокладкой, это подача и обратка теплоносителя, третья — подача горячей питьевой воды, четвертая ее возврат. Если сделать акцент на диаметрах, то 1 и 2 труба будут одинаковыми, 3-я может от них отличаться (зависит от расхода), а 4-я всегда меньше 3-ей. Прочие В эксплуатируемых сетях есть и другие виды прокладки, но связаны они больше не с функциональностью, а с недочетами проектирования или непредусмотренной дополнительной застройкой района.

Так при неверном определении нагрузок предложенный диаметр может быть существенно занижен и на ранних этапах эксплуатации появляется необходимость увеличения пропускной способности. Для того чтобы не перекладывать всю сеть заново, докладывается еще один трубопровод, большего диаметра. В этом случае подача идет по одной линии, а обратка по двум или наоборот. При строительстве тепловой сети к обычному зданию (не больница и т. п.) используется либо вариант 2-трубной прокладки, либо 4-трубной. Зависит это только от того, на каких сетях вам дали точку врезки.

Существующие способы прокладки теплотрасс Надземная Наиболее выгодный способ с точки зрения эксплуатации. Все дефекты видно даже не специалисту, не требуется устройство дополнительных систем контроля. Есть и недостаток: ее довольно редко можно применить вне промзоны — портит архитектурный облик города.

Подземная Этот вид прокладки можно разделить еще на три разновидности: Канальная (теплосеть укладывается в лоток). Плюсы: защита от внешнего воздействия (например, от повреждения ковшом экскаватора), безопасность (при порыве труб грунт не будет вымываться и исключаются его провалы). Минусы: стоимость монтажа достаточно велика, при плохой гидроизоляции канал заполняется грунтовой или дождевой водой, что отрицательно сказывается на долговечности металлических труб.

Бесканальная (трубопровод кладется непосредственно в грунт). Плюсы: Относительно малая стоимость, простота монтажа. Минусы: при разрыве трубопровода есть опасность подмывания грунта, сложно определить место разрыва. Используется для нейтрализации вертикальной нагрузки на трубы. В основном это необходимо при пересечении дорог под углом. Представляет собой трубопровод тепловой сети, проложенный внутри трубы большего диаметра.

Выбор способа прокладки зависит от того, по какой местности проходит трубопровод. Оптимальным по стоимости и трудозатратам является бесканальный вариант, однако его не везде можно применить. Если участок теплосети расположен под дорогой (не пересекает ее, а проходит параллельно под проезжей частью) используется канальная прокладка.

Для удобства эксплуатации следует использовать расположение сети под проездами лишь при отсутствии других вариантов, т. При обнаружении дефекта необходимо будет вскрыть асфальт, остановить или ограничить движение по улице. Есть места, где устройство канала используется для повышения безопасности.

Это обязательно при прокладке сети по территориям больниц, школ, детских садов и т. д. Основные элементы тепловой сети Тепловая сеть, к какой разновидности ее не относи, по своей сути набор собранных в длинный трубопровод элементов.

Они выпускаются промышленностью в готовом виде, и строительство коммуникации сводится к укладке и соединению частей друг с другом. Труба является базовым кирпичиком в этом конструкторе.

В зависимости от диаметра их выпускают длиной по 6 и 12 метров, но под заказ на заводе изготовителе можно приобрести любой метраж. Придерживаться рекомендуется, как ни странно, именно стандартных размеров — заводская нарезка будет стоить на порядок дороже.

В большинстве своем для теплосетей используются стальные трубы покрытые слоем изоляции. Неметаллические аналоги используются редко и только на сетях с сильно пониженным температурным графиком.

Такое возможно после центральных тепловых пунктов или когда источником теплоснабжения является маломощная водогрейная котельная, да и то не всегда. Для тепловой сети необходимо использовать исключительно новые трубы, повторное применение бывших в употреблении деталей ведет к существенному сокращению срока эксплуатации.

Такая экономия на материалах приводит к значительным тратам на последующие ремонты и довольно раннюю реконструкцию. Нежелательно применение для теплотрасс любого типа прокладки труб со спиральным сварным швом. Такой трубопровод очень трудоемок при ремонте и снижает скорость аварийного устранения порывов. Отвод 90 градусов Помимо обычных прямых труб промышленностью выпускаются и фасонные детали к ним.

В зависимости от выбранного типа трубопровода они могут разниться по количеству и назначению. Во всех вариантах обязательно присутствуют отводы (повороты трубы под углом 90, 75, 60, 45, 30 и 15 градусов), тройники (ответвления от основной трубы, вваренной в нее трубой такого же или меньшего диаметра) и переходы (изменение диаметра трубопровода). Остальные, к примеру, концевые элементы системы оперативного дистанционного контроля, выпускаются по необходимости. Отвлетвление от основной сети Не менее важный элемент в строительстве теплотрассы — запорная арматура. Это приспособление перекрывает поток теплоносителя, как к потребителю, так и от него.

Отсутствие запорной арматуры на сети абонента недопустимо, так как при аварии на участке придется отключать не только одно здание, а весь соседствующий район. Для воздушной прокладки трубопровода необходимо предусмотреть мероприятия, исключающие любую возможность несанкционированного доступа к управляющим частям кранов. При случайном или намеренном закрытии либо ограничении пропускной способности обратного трубопровода создастся недопустимое давление, результатом которого станет не только порыв труб тепловой сети, но и отопительных элементов здания.

Наиболее зависимы от давления батареи. Причем новые дизайнерские решения радиаторов разрываются гораздо раньше своих советских чугунных собратьев. Последствия лопнувшей батареи представить себе не сложно — залитые кипятком помещения требуют довольно приличных сумм на ремонт. Для исключения возможности управления арматурой посторонними людьми можно предусмотреть ящики с замками, закрывающими органы управления на ключ, либо съемные штурвалы.

При подземной прокладке трубопроводов к арматуре наоборот необходимо предусмотреть доступ обслуживающего персонала. Для этого сооружаются тепловые камеры. Спускаясь в них, рабочие могут производить необходимые манипуляции. При бесканальной прокладке предварительно изолированных труб арматура выглядит отлично от своего стандартного вида. Вместо управляющего штурвала шаровой кран имеет длинный шток, на конце которого расположен управляющий элемент. Закрытие/открытие происходит при помощи Т-образного ключа.

Он поставляется заводом изготовителем в комплекте с основным заказом на трубы и арматуру. Для организации доступа этот шток помещают в бетонный колодец и закрывают люком. Запорная арматура с редуктором На трубопроводах малого диаметра можно сэкономить на железобетонных кольцах и люках.

Вместо ЖБИ штоки можно разместить в металлических коверах. Выглядят они как труба с приделанной сверху крышкой, установленная на небольшую бетонную подушку и зарытая в землю. Довольно часто проектировщики на небольших диаметрах труб предлагают размещать оба штока арматуры (подающего и обратного трубопроводов) в одном железобетонном колодце диаметром от 1 до 1,5 метров. Это решение хорошо смотрится на бумаге, на практике же такое расположение зачастую приводит к невозможности управления арматурой. Происходит это из-за того, что оба штока не всегда располагаются прямо под люком, следовательно, установить ключ вертикально на управляющий элемент не представляется возможным. Арматура для трубопроводов среднего и выше диаметра оснащается редуктором или электроприводом, ее разместить в ковере не получится, в первом случае это будет железобетонный колодец, а во втором — электрифицированная тепловая камера. Установленный ковер Следующий элемент тепловой сети — компенсатор.

В самом простом случае это укладка труб в виде буквы П или Z и любой поворот трассы. В более сложных вариантах применяются линзовые, сальниковые и прочие компенсирующие устройства. Необходимость применения этих элементов вызвана подверженностью металлов значительному температурному расширению. Простыми словами, труба под действием высоких температур увеличивает свою длину и для того, чтобы она не лопнула в результате чрезмерной нагрузки, через определенные промежутки предусматривают специальные устройства или углы поворота трассы — они снимают вызванное расширением металла напряжение. П-образный компенсатор Для строительства абонентских сетей рекомендуется использование в качестве компенсаторов только простых углов поворота трассы. Более сложные устройства, во-первых, стоят немало, а во-вторых, требуют ежегодного обслуживания.

Для бесканальной прокладки трубопроводов помимо самого угла поворота предусматривают и небольшое пространство для его работы. Это достигается путем укладки компенсационных матов в месте изгиба сети. Отсутствие мягкого участка приведет к тому, что в момент расширения труба будет защемлена в грунте и попросту лопнет. П-образный компенсатор с уложенными матами Немаловажной частью конструктора тепловой коммуникации является и дренаж. Это устройство представляет собой ответвление от основного трубопровода с арматурой, опускающееся в бетонный колодец. При необходимости опустошения теплосети краны открывают и теплоноситель сбрасывают.

Устанавливается этот элемент теплотрассы во всех нижних точках трубопровода. Дренажный колодец Сброшенную воду откачивают из колодца специальной техникой. Если есть возможность и получено соответствующее разрешение, то можно соединить сбросной колодец с сетями бытовой или ливневой канализации. В этом случае специальная техника для эксплуатации не потребуется. На небольших участках сетей, протяженностью до нескольких десятков метров, дренаж допускается не устанавливать. При ремонте лишний теплоноситель можно будет сбросить дедовским методом — разрезать трубу. Однако при таком опорожнении вода должна значительно снизить свою температуру из-за опасности ожогов персонала и сроки завершения ремонта немного откладываются.

Еще один элемент конструкции, без которого невозможно нормальное функционирование трубопровода — это воздушник. Он представляет собой ответвление тепловой сети, направленное строго вверх, на конце которого располагается шаровой кран.

Это устройство служит для освобождения трубопровода от воздуха. Без удаления газовых пробок невозможно нормальное заполнение труб теплоносителем.

Магистральные Тепловые Сети

Устанавливается этот элемент во всех верхних точках тепловой сети. Отказаться от его использования нельзя ни в коем случае — другого метода удаления воздуха из труб еще не придумали. Тройники с шаровым краном воздушника При устройстве воздушника следует помимо функциональных идей руководствоваться еще и принципами безопасности персонала. При спуске воздуха имеется риск ожогов.

Отводящая воздух трубка обязательно должна быть направлена в сторону или вниз. Проектирование Работа проектировщика при создании тепловой сети не основывается на шаблонах.

Каждый раз проводятся новые расчеты, подбирается оборудование. Повторное использование проекта невозможно. По этим причинам стоимость такой работы всегда довольно высокая. Однако цена не должна стать основным критерием при выборе проектировщика.

Не всегда самое дорогое — самое лучшее, равно как и наоборот. В некоторых случаях излишняя стоимость вызвана не трудоемкостью процесса, а желанием набить себе цену. Опыт в разработке таких проектов также немалый плюс при подборе организации. Правда бывают случаи, когда компания наработала статус и полностью сменила специалистов: отказалась от опытных и дорогих в пользу молодых да амбициозных.

Хорошо бы этот момент уточнить еще до заключения договора. Правила выбора проектировщика Стоимость. Она должна находиться в среднем диапазоне. Крайности не уместны.

Для определения опыта проще всего попросить телефоны заказчиков, для которых организация уже выполняла аналогичные проекты и не полениться позвонить по нескольким номерам. Если все было «на уровне», то вы получите необходимые рекомендации, если «не очень» или «более или менее» — можно смело продолжать поиск дальше. Наличие в штате опытных сотрудников. Следует избегать организаций, которые не смотря на небольшой штат сотрудников готовы сделать и дом с трубой и дорожку к нему. Нехватка специалистов приводит к тому, что один и тот же человек может разрабатывать сразу несколько разделов, если не все. Качество таких работ оставляет желать лучшего.

Проект Наружной Тепловой Сети

Оптимальным вариантом станет узконаправленная организация с уклоном в коммуникации или энергетическое строительство. Крупные институты гражданского строительства также не самый плохой вариант. Необходимо избегать фирм-однодневок, как бы ни заманчиво было их предложение.

Хорошо если есть возможность обратиться в институты, которые созданы на базе старых советских НИИ. Обычно они поддерживают марку, да и сотрудники в этих местах зачастую работают всю жизнь и уже «собаку съели» на таких проектах.

Процесс проектирования начинается задолго до того, как проектировщик берет в руки карандаш (в современном варианте до того как он сел перед компьютером). Эта работа состоит из нескольких последовательных процессов. Этапы проектирования Сбор исходных данных. Эта часть работы может быть поручена как проектировщику, так и выполняться самостоятельно заказчиком. Стоит она не дорого, однако требует некоторого времени на посещение энного количества организаций, написания писем, заявлений и получения на них ответов.

Не следует заниматься самостоятельно сбором исходных данных для проектирования только в том случае, если вы не сможете объяснить, что конкретно хотите сделать. Инженерные изыскания. Этап довольно сложный и не может быть выполнен самостоятельно.

Некоторые проектные организации выполняют эту работу сами, некоторые отдают субподрядным организациям. Если проектировщик работает по второму варианту, есть смысл подобрать субподрядчика самостоятельно. Так стоимость может быть несколько снижена. Сам процесс проектирования. Выполняется проектировщиком, на любом этапе контролируется заказчиком.

Согласование проекта. Разработанную документацию должен обязательно проверить заказчик.

После этого проектировщик согласовывает ее со сторонними организациями. Иногда для ускорения процесса достаточно поучаствовать в этом процессе. Если заказчик ездит совместно с разработчиком по согласованиям, во-первых нет возможности затянуть проект, а во-вторых есть шанс увидеть все недочеты своими глазами. Если же будут какие-либо спорные вопросы, появится возможность проконтролировать их еще и на стадии строительства. Множество организаций, производящих разработку проектной документации, предлагают альтернативные варианты ее вида. Набирает популярность 3D-проектирование, цветное оформление чертежей. Все эти украшающие элементы носят чисто коммерческий характер: добавляют стоимость проектирования и нисколько не поднимают качество самого проекта.

Строители выполнят работу одинаково при любом виде проектно-сметной документации. Составление договора на проектирование Помимо уже сказанного, необходимо добавить несколько слов о самом договоре на проектирование. От прописанных в нем пунктов зависит очень многое. Не всегда следует слепо соглашаться на предложенную проектировщиком форму. Довольно часто там учтены только интересы разработчика проекта. Договор на проектирование обязательно должен содержать: полные наименования сторон стоимость срок выполнения предмет договора Эти пункты должны быть прописаны четко.

Если дата, то это как минимум месяц и год, а не через определенное количество дней или месяцев с начала проектирования или с начала действия договора. Указание такой формулировки поставит Вас в неловкое положение, если вдруг придется доказывать что-то в суде. Так же следует уделить особое внимание названию предмета договора. Оно должно звучать не как проект и точка, а как «выполнение проектных работ по теплоснабжению такого-то здания» или «проектирование тепловой сети от определенного места и до определенного места». Полезно прописать в договоре и некоторые моменты штрафов.

Например, задержка срока проектирования влечет за собой уплату проектировщиком 0,5% от суммы договора в пользу заказчика. Полезно прописывать в договоре и количество экземпляров проекта.

Оптимальное количество — 5 штук. 1 для себя, еще 1 для технадзора и 3 для строителей.

Типовой Проект Тепловые Сети

Полная оплата работ должна производиться только после 100% готовности и подписания акта сдачи-приемки (акта выполненных работ). При оформлении этого документа обязательно проверить название проекта, оно должно быть идентично указанному в договоре. При несовпадении записей даже на одну запятую или букву вы рискуете не доказать оплату именно по этому договору в случае возникновения спорной ситуации. Следующая часть статьи посвящена вопросам стройки.

Тепловые Сети Снип

Она прольет свет на такие моменты как: особенности подбора подрядчика и заключение договора на выполнение строительных работ, приведет пример правильной последовательности монтажа и подскажет как поступить, когда трубопровод будет уже проложен, чтобы избежать негативных последствий при эксплуатации. Ольга Устимкина, рмнт.ру http:// www.
